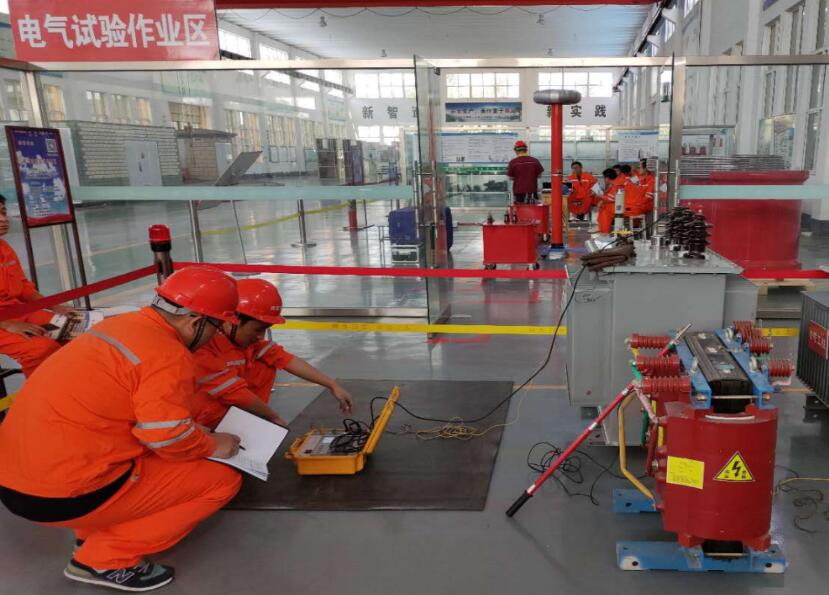

測量變壓器的絕緣電阻，是檢查其絕緣狀態***簡便的輔助方法。測量絕緣電阻、吸收比能有效地檢查出變壓器絕緣整體受潮，部件表面受潮或臟污以及貫穿性的集中缺陷。例如：絕緣子破裂、引線接觸外殼、器身內部有金屬接地、繞組圍裙嚴重老化、絕緣油嚴重受潮等缺陷。對線圈運行電壓在500V以上者應使用1000-2500V兆歐表，500V以下者應使用500V兆歐表。變壓器電壓等級為35kV及以上，且容量在4000kVA及以上時，應測量吸收比。吸收比與產品出廠值相比應無明顯差別，在常溫下應不小于1.3；當R60s大于3000MΩ時，吸收比可不做考核要求。變壓器電壓等級為220kV及以上，宜用5000V兆歐表測量極化指數，在常溫下不小于1.5；當R60s大于10000MΩ時，極化指數可不做考核要求。
注意事項：1、必須在變壓器停電時進行；各線圈出線都有明顯斷開點。2、變壓器周?chē)鍧崳瑹o(wú)接地物、無作業人員。3、測量前應對地放電，測量后也應對地放電。4、中性點接地的變壓器，測量前應將中性點刀閘拉開，測量后應恢復。5、測量時，應在良好天氣時進行測量，且被測變壓器溫度和周?chē)h(huán)境溫度不宜低于5℃，環境濕度不宜大于75%。6、變壓器加油后，應靜置5-6小時才能進行絕緣電阻測量。

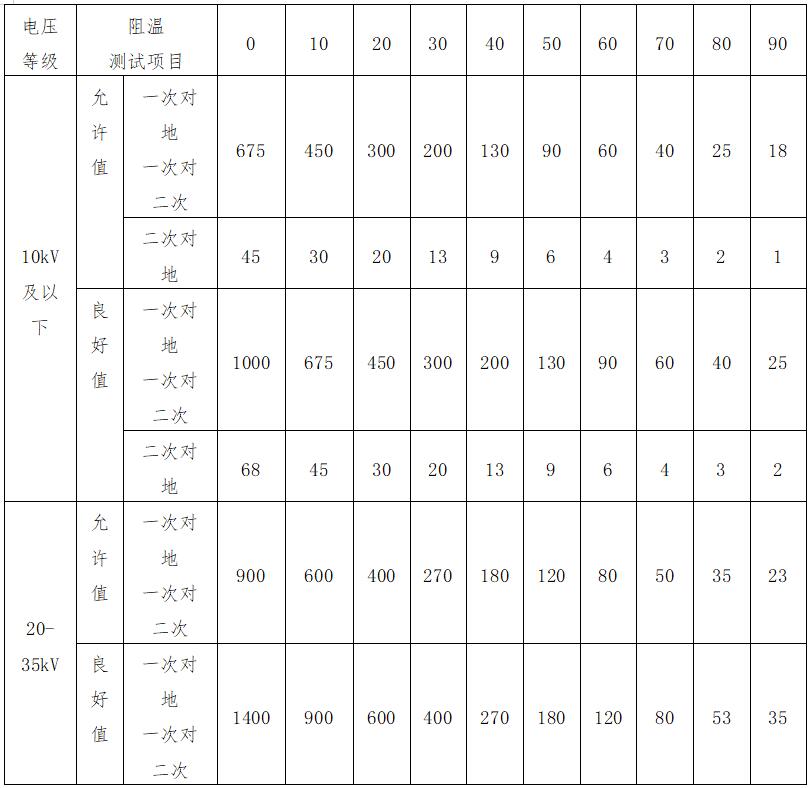

變壓器絕緣電阻參考值：
油浸式變壓器絕緣電阻的溫度換算系數：（測試值和出廠值各乘以換算系數）
